사업분야
특수전문건설업계의 한 획을 긋고자 노력하는 (주)엔코틱홀딩스
Business Information

HiCWall

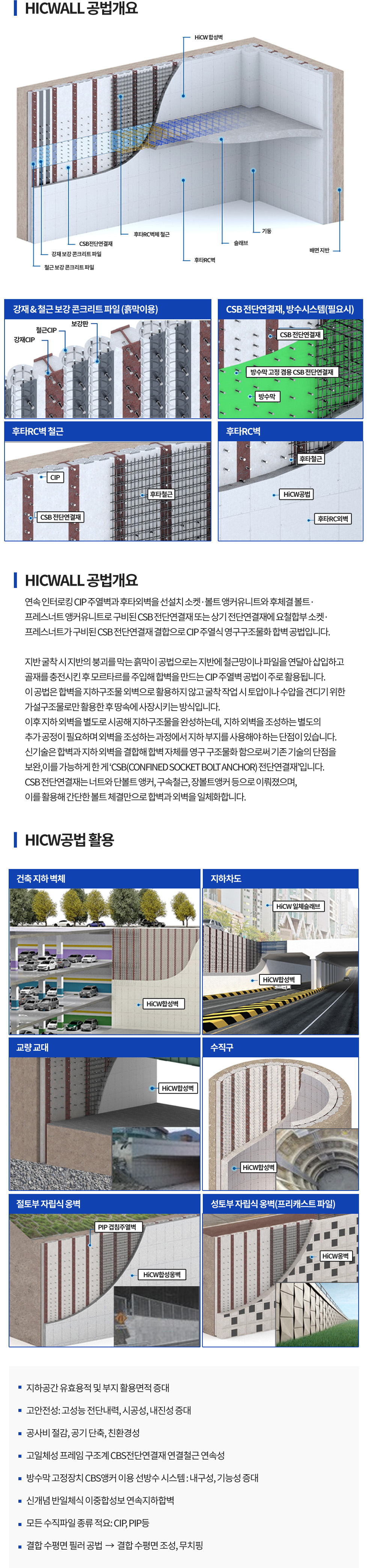

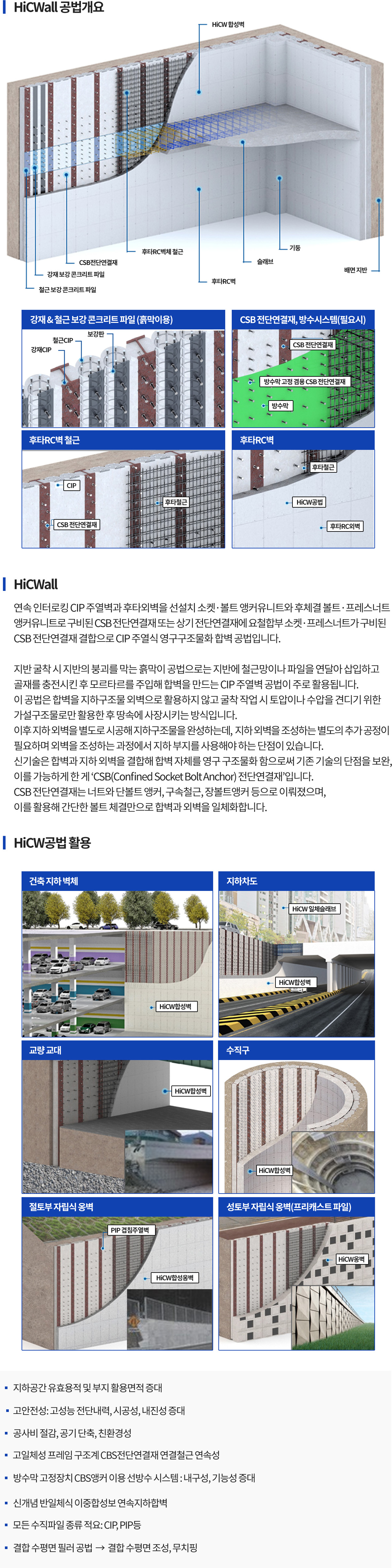

HiCWall 공법개요

HiCWall

연속 인터로킹 CIP 주열벽과 후타외벽을 선설치 소켓·볼트 앵커유니트와 후체결 볼트·프레스너트 앵커유니트로 구비된 CSB 전단연결재 또는 상기 전단연결재에 요철합부 소켓·프레스너트가 구비된 CSB 전단연결재 결합으로 CIP 주열식 영구구조물화 합벽 공법입니다.
지반 굴착 시 지반의 붕괴를 막는 흙막이 공법으로는 지반에 철근망이나 파일을 연달아 삽입하고 골재를 충전시킨 후 모르타르를 주입해 합벽을 만드는 CIP 주열벽 공법이 주로 활용됩니다.
이 공법은 합벽을 지하구조물 외벽으로 활용하지 않고 굴착 작업 시 토압이나 수압을 견디기 위한 가설구조물로만 활용한 후 땅속에 사장시키는 방식입니다.
이후 지하 외벽을 별도로 시공해 지하구조물을 완성하는데, 지하 외벽을 조성하는 별도의 추가 공정이 필요하며 외벽을 조성하는 과정에서 지하 부지를 사용해야 하는 단점이 있습니다.
신기술은 합벽과 지하 외벽을 결합해 합벽 자체를 영구 구조물화 함으로써 기존 기술의 단점을 보완,
이를 가능하게 한 게 'CSB(Confined Socket Bolt Anchor) 전단연결재'입니다.
CSB 전단연결재는 너트와 단볼트 앵커, 구속철근, 장볼트앵커 등으로 이뤄졌으며,
이 를 활용해 간단한 볼트 체결만으로 합벽과 외벽을 일체화합니다.

HiCW공법 활용

건축 지하 벽체
지하차도
교량 교대
수직구
절토부 자립식 옹벽
성토부 자립식 옹벽(프리캐스트 파일)

지하공간 유효용적 및 부지 활용면적 증대
고안전성: 고성능 전단내력, 시공성, 내진성 증대
공사비 절감, 공기 단축, 친환경성
고일체성 프레임 구조계 CBS전단연결재 연결철근 연속성
방수막 고정장치 CBS앵커 이용 선방수 시스템 : 내구성, 기능성 증대
신개념 반일체식 이중합성보 연속지하합벽
모든 수직파일 종류 적요: CIP, PIP등
결합 수평면 필러 공법 → 결합 수평면 조성, 무치핑

HiCWall공법 자세히 보기+
